系统概述

1 ◦ 本实例使用重量传感器测量物料重量，通过 PLC 采集重量数据，并利用伺服电机控制物料的流量，以达到稳定流量的目的。假设重量传感器输出模拟量信号，通过模拟量输入模块转换为数字量供 PLC 处理，伺服电机通过接收 PLC 发出的脉冲信号来控制转速，进而控制流量。

2. 硬件连接 ◦ 重量传感器：连接到模拟量输入模块（如三菱 FX2N - 4AD），将传感器的电源正、负分别连接到模块的对应电源引脚，传感器的信号输出连接到模拟量输入通道，例如通道 1。

◦ 伺服电机：PLC 的脉冲输出端（如 Y0）连接到伺服驱动器的脉冲输入端口，方向控制端（如 Y1）连接到伺服驱动器的方向控制端口。

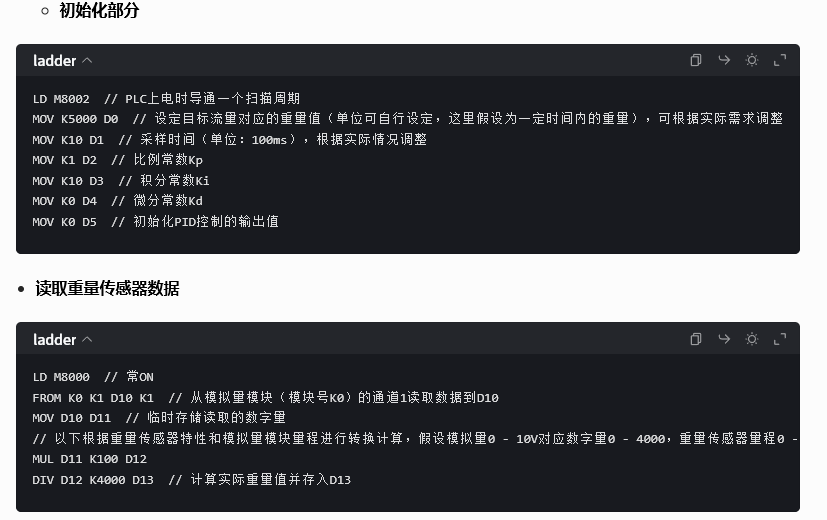

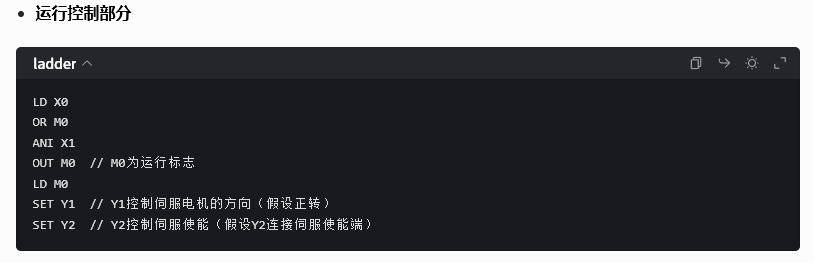

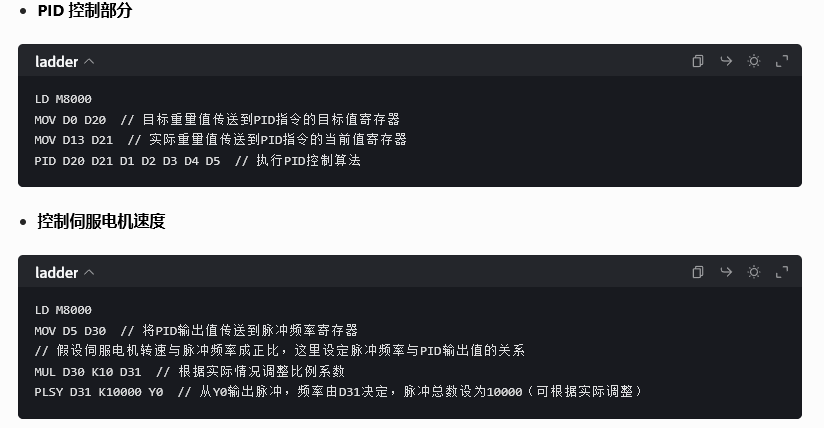

3. 梯形图程序

说明

◦ 上述梯形图以三菱 FX 系列 PLC 为例，在实际应用中，需根据具体的 PLC 型号、模拟量模块特性、重量传感器量程以及伺服电机参数进行调整。

◦ PID 参数（Kp、Ki、Kd）需要根据实际系统的响应特性进行反复调试，以获得最佳的流量稳定控制效果。

 ◦ 同时，为了增强系统的稳定性和可靠性，还应考虑增加异常处理、报警等功能，例如重量传感器故障检测、伺服电机过载保护等。
