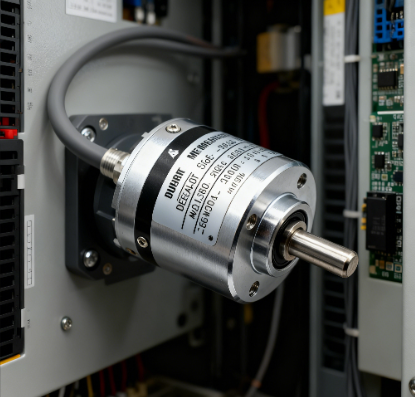

编码器接线需先明确类型与输出制式，核心原则为：电源匹配、信号对相、屏蔽单端接地、电气类型兼容。以下按主流类型给出通用接线规范与实操要点。
一、先确认编码器类型与输出制式
| 类型 | 核心信号 | 典型输出制式 | 适用场景 |
|---|
| 增量型 | A/B/Z 相脉冲 | NPN/PNP、推挽、差分 (RS422) | 定位、测速、步进 / 伺服反馈 |
| 绝对型 | 并行 / 串行 (SSI/BISS) | 并行二进制、SSI 差分、RS485 | 断电保持位置、高精度闭环 |
| 模拟量 | 0–10V/4–20mA | 电压 / 电流输出 | 简易角度 / 速度变送 |
📌 线色与信号仅作通用参考，务必以编码器铭牌与手册为准。
二、增量型编码器接线（主流）
1. 通用线色与信号
| 线色 | 信号 | 功能 | 接收端连接 |
|---|
| 棕 | VCC | 电源 (5/12/24V) | 开关电源 + |
| 蓝 | GND | 电源地 / 信号参考 | 开关电源 0V、系统地 |
| 黑 | A 相 | 正交脉冲 A | 高速输入 (PUL+) |
| 白 | B 相 | 正交脉冲 B | 高速输入 (DIR+) |
| 橙 | Z 相 | 零位脉冲 (每转 1 次) | 高速输入 (Z+) |
| 黄绿 | 屏蔽 | 抗干扰 | 机柜地 (单端) |
2. 关键接线方案
NPN 集电极开路（漏型）
编码器 VCC→24V+；GND→24V-；A/B/Z→PLC 输入点；PLC 输入公共端 (COM)→24V+（构成电流回路）。
PNP 集电极开路（源型）
编码器 VCC→24V+；GND→24V-；A/B/Z→PLC 输入点；PLC 输入公共端 (COM)→24V-。
差分输出（RS422，抗干扰强）
需接 A+/A-、B+/B-、Z+/Z-，对应接收端差分通道，长距离传输首选。
三、绝对型编码器接线（按接口）
1. 并行输出（二进制 / 格雷码）
电源：VCC→供电 +；GND→供电 -。
信号：Data0~Datan 依次接入 PLC 对应输入点，位数与编码器一致。
要点：优先格雷码减少错码；信号位数匹配 PLC 输入容量。
2. 串行接口（SSI/BISS/RS485）
SSI 通用接线
| 编码器信号 | 接收端信号 | 说明 |
|---|
| DATA+ | DATA+ | 差分数据 + |
| DATA- | DATA- | 差分数据 - |
| CLK+ | CLK+ | 差分时钟 + |
| CLK- | CLK- | 差分时钟 - |
| GND | 0V | 参考地 |
RS485：A/B 接总线 A/B，两端接终端电阻（约 120Ω）。
要点：按协议配置时钟频率、位数、校验；总线两端接终端电阻保证稳定。
四、模拟量编码器接线（0–10V/4–20mA）
| 线色 | 信号 | 连接 |
|---|
| 红 | 电源 + | 24V+ |
| 黑 | 电源 - | 24V- |
| 棕 | 输出 + | PLC 模拟量输入 + |
| 灰 | 输出 - | PLC 模拟量输入 - |
五、核心实操要点（避坑必看）
电源匹配：严格按铭牌电压（5/12/24V）供电，正负极严禁反接，否则烧毁。
信号对相：A/B 相差 90°，用于判断方向；Z 相用于原点校准，接线后需验证。
屏蔽接地：屏蔽层单端接地（仅在控制柜侧接机柜地），避免地环路干扰。
电气兼容：NPN/PNP 与 PLC 输入类型匹配；差分信号需对应差分通道，不可随意改线。
上电测试：上电后用示波器观察 A/B/Z 脉冲，确认相位、幅值、频率正常。
六、快速自检清单
✅ 编码器类型、电压、输出制式已确认。
✅ 电源、信号、地接线正确，无短路。
✅ 屏蔽层单端接地。
✅ 接收端（PLC / 驱动器）输入类型与编码器匹配。
✅ 上电后信号正常，无丢脉冲、错码。
