以下以三菱 FX 系列 PLC 为例，给出用压力传感器配合 PLC 控制伺服电机速度以稳定压力的梯形图实例。该实例假设压力传感器输出模拟量，通过模拟量模块转换为数字量供 PLC 读取，同时使用 PID 控制算法调节伺服电机速度，以维持目标压力稳定。

硬件连接与设置

模拟量模块连接：将压力传感器连接到三菱的模拟量输入模块（如 FX2N - 4AD），确保电源连接正确，传感器信号接入对应的通道。

伺服电机连接：将 PLC 的脉冲输出端口（如 Y0）连接到伺服驱动器的脉冲输入端口，方向信号端口（如 Y1）连接到伺服驱动器的方向控制端口。

梯形图程序

初始化部分

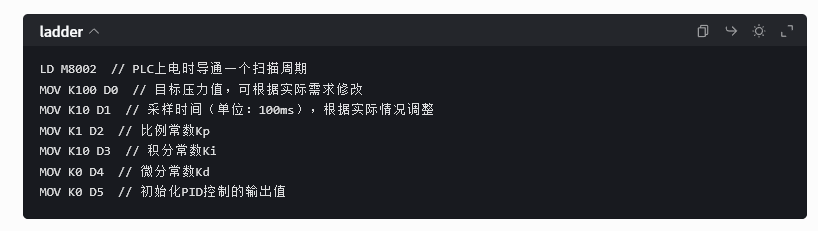

功能：初始化 PID 控制参数以及一些寄存器。

梯形图：

读取压力传感器数据

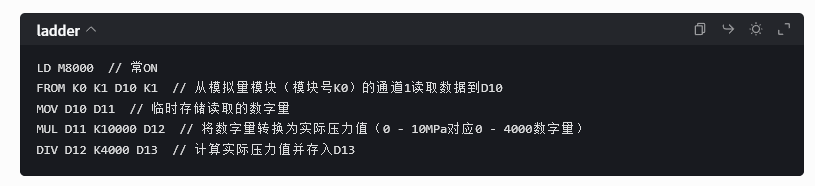

• 功能：从模拟量输入模块读取压力传感器的数值，并转换为实际压力值。假设模拟量模块连接到通道 1，模拟量范围为 0 - 10V 对应数字量 0 - 4000，压力传感器量程为 0 - 10MPa。

• 梯形图：

PID 控制部分

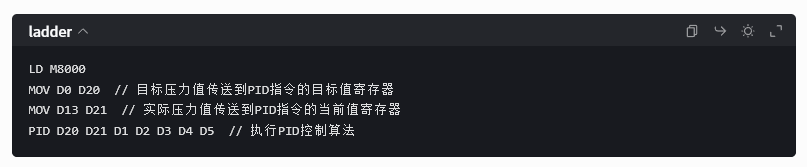

 ◦ 功能：将实际压力值与目标压力值进行比较，通过 PID 算法计算出控制量。

 ◦ 梯形图：

控制伺服电机速度

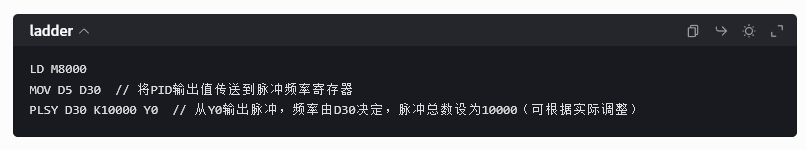

 ◦ 功能：根据 PID 控制的输出值调整伺服电机的速度。假设使用 PLSY 指令控制伺服电机，输出脉冲频率与 PID 输出值成正比。

 ◦ 梯形图：

运行控制部分

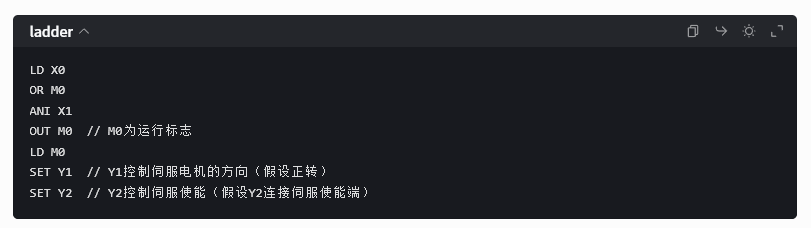

◦ 功能：实现系统的启动、停止控制。假设 X0 为启动按钮，X1 为停止按钮。

 ◦ 梯形图：

以上梯形图是一个基本框架，实际应用中需根据具体的硬件设备、控制要求和系统特性进行调整和优化。例如，PID 参数需要根据实际系统的响应特性进行反复调试以达到最佳控制效果。同时，还需考虑异常处理、报警等功能以增强系统的稳定性和可靠性。
