气缸任意位置启停，核心是用三位五通中封阀 + 位置传感器 + PLC做闭环；高精度则上比例 / 伺服阀 + 磁致伸缩传感器；简单场景可加机械抱闸锁止。

一、基础方案：三位五通中封阀（点位控制）

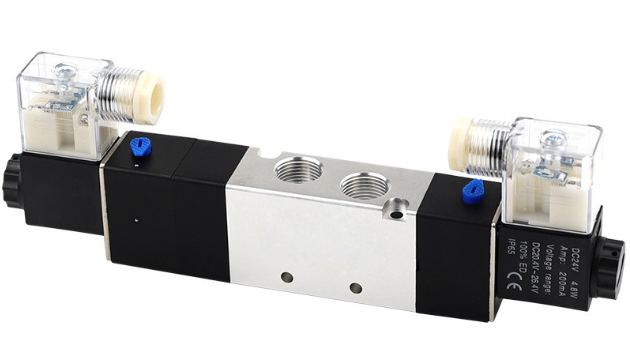

核心元件：三位五通中封电磁阀（断电即封闭 A/B 口，保压停位）+ 磁性开关 / 接近开关 + PLC。

工作流程：

活塞带磁环，缸体装可调磁性开关（目标位置）。

PLC 发信号，电磁阀一侧得电，气缸运动。

磁环触发开关，PLC 切断电磁阀，中封保压，气缸停在该点。

特点：成本低、易实现；精度 **±1~2mm**，适合低速、轻载、非连续定位。

二、进阶方案：比例 / 伺服阀 + 位移传感器（连续任意位置）

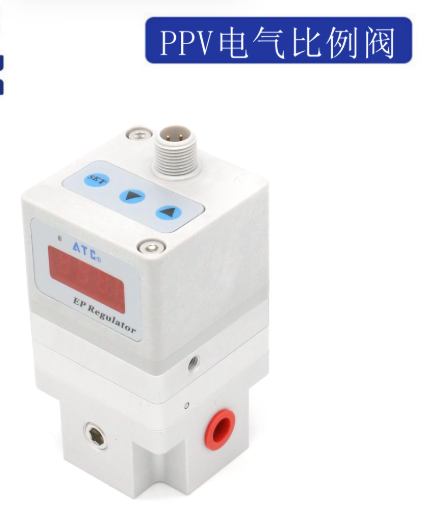

核心元件：电 - 气比例阀 / 伺服阀（如 Festo MPYE）+ 磁致伸缩位移传感器 + 闭环控制器。

控制原理：

传感器实时反馈活塞绝对位置（分辨率 0.01mm）。

控制器对比目标与实际位置，输出 4-20mA 信号调节比例阀开度。

双向动态调压力，实现行程内任意点平滑启停，重复精度 **±0.1mm**。

特点：适合高频、高精度、变速场景；成本为普通气缸的3~5 倍。

三、实用辅助：机械制动 + 节流（防漂移、稳停位）

机械抱闸：缸体加装弹簧制动 / 气动抱闸，断电锁死活塞杆，垂直负载防下坠。

双向节流：进排气装可调单向节流阀，降低运动速度，减小惯性冲击，提升停位稳定性。

四、方案对比与选型

三位五通 + 磁性开关：精度 ±1~2mm，成本低，适合简易点位。

比例 / 伺服 + 位移传感器：精度 ±0.1mm，成本高，适合高精度连续控制。

中封阀 + 节流 + 抱闸：精度 ±0.5~1mm，成本中，适合稳停、防漂移。

五、典型应用接线（PLC）

磁性开关 → PLC 输入（如 I0.0）。

电磁阀线圈 → PLC 输出（如 Q0.0 伸出、Q0.1 缩回）。

程序逻辑：触发 I0.0 → 复位 Q0.0/Q0.1 → 中封停位。

六、关键注意事项

气动系统有压缩性，纯中封阀停位会漂移，需配合节流或抱闸。

传感器安装要牢固，避免振动误触发；磁性开关需与活塞磁环匹配。

高精度场合优先选伺服气缸（集成传感器与控制器），调试更简单。
