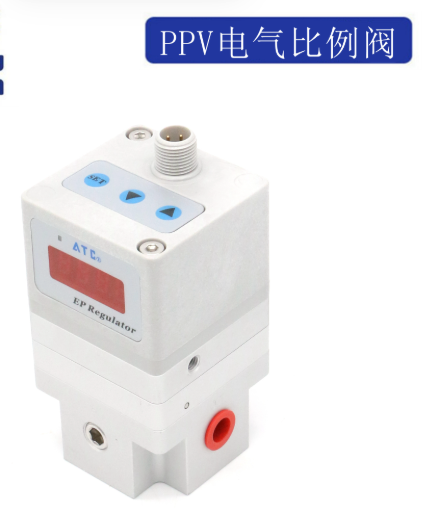

气动比例阀（电 - 气比例方向阀）是气缸任意位置启停的核心执行器：它把 PLC 的 0–10V/4–20mA 信号，转换成连续可调的气流方向与流量，配合位移传感器做闭环，就能让气缸在行程内任意点精准启停、无级调速。
一、核心原理（一句话懂）
电信号→比例电磁铁→阀芯位移→连续调气流→气缸任意动 + 停
信号 0%（0V/4mA）：阀芯中位，A/B 口封闭，气缸锁止。
信号 50%（5V/12mA）：阀芯半开，气缸低速运动。
信号 100%（10V/20mA）：阀芯全开，气缸高速运动。
闭环型带LVDT 阀芯位置反馈，实时修正偏差，滞环 < 1%。
二、关键参数（选型必看）
信号类型：0–10V（电压） 或 4–20mA（电流，抗干扰强）。
阀位控制：三位五通（双向 + 中位锁止），中封 / 中卸 / 中压可选。
流量规格：按气缸缸径 / 速度选，常用1/8"、1/4"、3/8"。
工作压力：0.2–0.8MPa（标准气动）。
响应时间：10–50ms（高频启停选 < 20ms）。
重复精度：开环 ±0.5mm；闭环 ±0.1mm（配磁致伸缩传感器）。
三、系统组成（任意位置启停方案）
比例方向阀（如 Festo MPYE、SMC VY1A）
位移传感器（磁致伸缩，0.01mm 分辨率）
闭环控制器 / PLC（带模拟量输出 + PID）
双向节流阀（微调速度，减小惯性冲击）
气动抱闸（垂直负载防下坠）
四、接线与控制逻辑（PLC）
硬件接线：
控制流程：
PLC 发目标位置（如 50% 行程 = 5V）。
比例阀开至对应开度，气缸运动。
传感器实时回传实际位置。
PLC 做 PID 运算，微调阀开度，直到目标 = 实际，阀回中位锁止。
五、与普通电磁阀对比
| 特性 | 普通三位五通阀 | 比例方向阀 |
|---|
| 控制方式 | 开关（通 / 断） | 连续（0–10V） |
| 停位精度 | ±1~2mm（漂移大） | ±0.1mm（闭环） |
| 速度调节 | 有级（节流阀） | 无级（电信号） |
| 任意位置 | 仅磁开关点位 | 全行程任意点 |
| 成本 | 低（数百元） | 高（数千元） |
六、选型推荐（气缸任意启停）
经济型（±0.5mm）：开环比例阀 + 磁性开关 + 双向节流
高精度（±0.1mm）：闭环比例阀 + 磁致伸缩传感器 + PLC PID
垂直负载：加气动抱闸 + 失电保护阀
七、常见问题与解决
停位漂移：中封阀 + 节流；或换闭环比例阀。
抖动振荡：PID 参数优化（减小增益、增加阻尼）；气源稳压。
响应慢：选高频响阀（<20ms）；气源压力充足（0.6–0.8MPa）。
