一、6SJ7 五极管推动 300B 单端电路（经典入门）

• 结构：输入→6SJ7 五极管电压放大→推动 300B 单端甲类输出；自给栅偏压，灯丝交流供电；

• 特点：电路简洁、元件易购、调试门槛低；



二、双三极管前置 + 直耦推动 300B 单端 A 类合并机

• 结构：6N10（并联）前置放大→6P6P 三极管接法作推动级→300B 单端输出；取消大环负反馈；

• 特点：频带宽、阻尼好、驱动力强，适合搭配多种音箱；



三、两级 SRPP 电压放大 + 300B 单端（低噪交流灯丝版）

• 结构：两级 SRPP 放大（提升增益与输出能力）→300B 功率级；交流灯丝并做降噪处理，无大环负反馈；

• 特点：音质通透、噪声极低，适合对交流声敏感的场景；

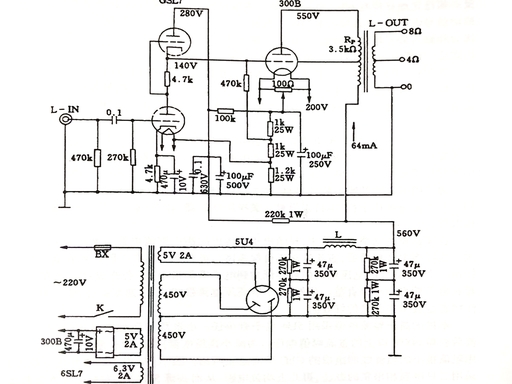

四、那须好男调 300B 单端 A 类（直耦设计）

• 结构：6SL7（6N9P）SRPP 输入兼推动，与 300B 直接耦合；无耦合电容带来的低频相移；

• 特点：低频下潜深、相位失真小、音乐味浓郁；



五、300B 推挽功放（追求更大功率）

核心电路原理要点

1. 功率级：300B 是直热式三极管，单端甲类通常屏压 300–450V，屏流 70–85mA，输出功率约 8–10W；栅极需要 60–70Vpp 的推动幅度；

2. 推动级：关键是提供足够的电压摆幅，常用 6SN7、6SL7、5687、6P6P 等；SRPP/SEPP 推动电路能降低输出阻抗；

3. 灯丝供电：直热管灯丝既是阴极，交流灯丝易引入交流声；直流灯丝噪声低但会影响部分音色；

4. 负反馈：大环负反馈可降低失真、展宽频带，但部分烧友偏好无反馈的 “胆味”。

补充资料与注意

• 以上图纸均来自公开电子工程 / 音响论坛；实际制作需精确计算输出变压器变比、电源高压 / 灯丝绕组、栅偏压电阻与滤波参数；

• 高压部分（400V+）有触电风险，必须做好绝缘与接地；

• 300B 屏耗不可超额定值（40W），否则会缩短寿命；
