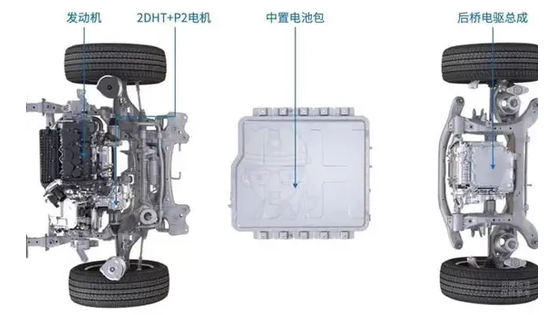

一、Hi4 整体架构（实物 + 原理）
Hi4 是长城 “P2+P4 双电机 + 2 挡 / 4 挡 DHT” 电混四驱，无机械传动轴，前后轴独立电驱动。

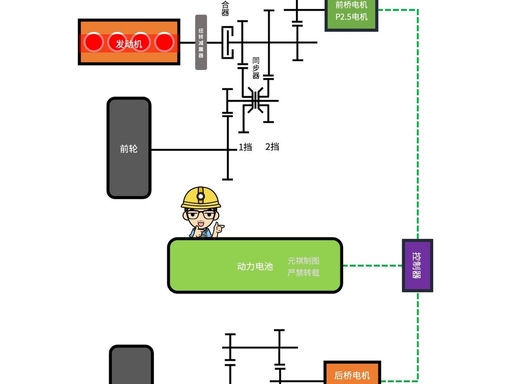

二、动力流原理图（二代 / 标准版，2 挡 DHT）
前桥：1.5T 混动专用发动机 + P2.5 电机（70kW）+ 2 挡 DHT
后桥：P4 电机（150kW）+ 1 挡减速
电池：大容量三元锂，支持快充
三、Hi4 家族分支（Hi4 / Hi4‑T / Hi4‑Z）
Hi4（标准版）：横置前驱 2 挡 DHT + P4 电后驱，城市 / 家用

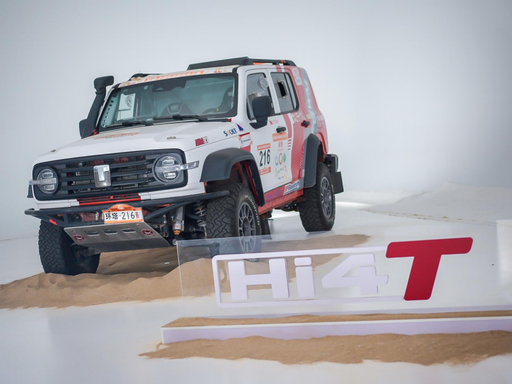

Hi4‑T：纵置 P2+9AT + 机械四驱，硬派越野（如坦克）

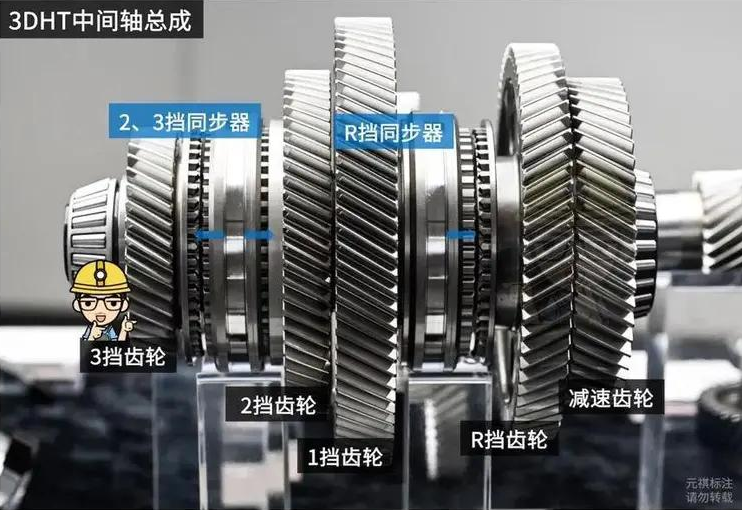

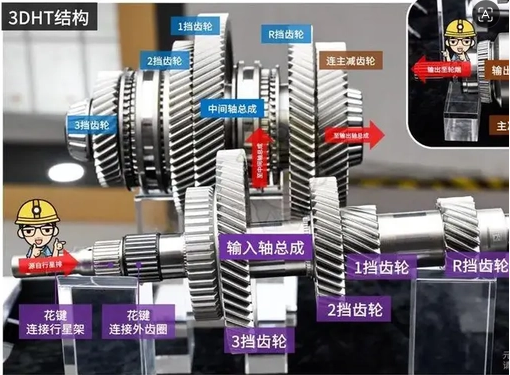

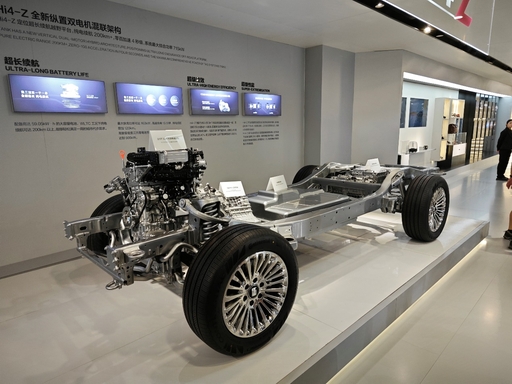

Hi4‑Z：纵置功率分流 + 3DHT + P4，兼顾效率与越野
四、核心部件拆解（2 挡 DHT 内部）
1 轴：发动机输入 + 离合器 C0
2 轴：P2.5 电机 + 1 挡 / 2 挡齿轮组
3 轴：输出到前轴

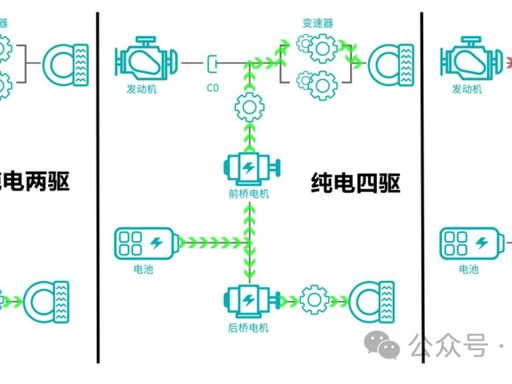

五、三擎九模（部分工况）
纯电两驱（后驱）：P4 单独驱动
纯电四驱：P2.5+P4 同时驱动
串联增程：发动机→P2.5 发电→P4 驱动
并联四驱：发动机直驱 + 双电机助力

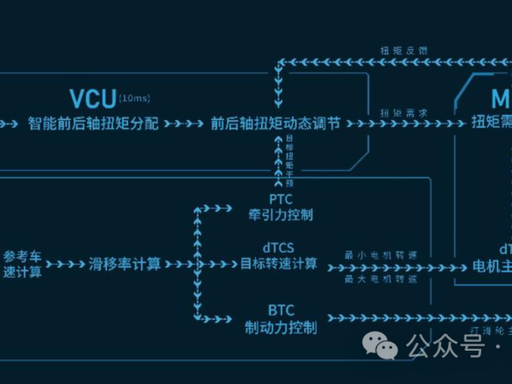

六、iTVC 智能扭矩矢量控制
毫秒级分配前后轴扭矩（0–100%）
dTCS 电机主动防滑，提升雨雪 / 越野稳定性
这里为你绘制文字版标准原理图（带标号、动力流向、工况标注），同时附可视化结构示意 + 完整解读，可直接对照绘图 / 使用，分标准版 Hi4（2 挡 DHT+P4 电四驱） 主流架构：
长城 Hi4 混动四驱系统 总装原理图（标号 + 动力流向）
整体布局：前置动力单元 + 后置独立电驱单元，无机械传动轴
【部件标号清单】
混动专用发动机（1.5T/1.5L）
主离合器 C0
P2.5 驱动 / 发电一体电机（前桥电机）
2 挡 DHT 变速箱（1/2 挡齿轮组 + 换挡机构）
前主减 + 差速器（前桥输出）
动力电池包
整车控制器 VCU + 电机控制器 MCU
高压线束
P4 后置驱动电机（后桥主电机）
后桥减速机构 + 差速器
iTVC 智能扭矩控制系统（电控单元）
【平面结构总图（可视化排版）】
┌─────────────────────────────────────────────────────────────┐ │ 【前桥动力总成】 │ │ [1发动机] ──[2离合器C0] ──┬──[3 P2.5电机] ──[4 2挡DHT] ──[5前桥] │ │ │ │ │ └────────── 发电支路 ───┐ │ └─────────────────────────────────────────────────┼────────────┘ │ [6动力电池] ◄───[7电控单元] ◄──┘ │ │ 高压电 ▼ ┌─────────────────────────────────────────────────────────────┐ │ 【后桥独立电驱总成】 │ │ [7电控单元] ──[8高压线束] ──[9 P4电机] ──[10后桥减差] ──后轮 │ └─────────────────────────────────────────────────────────────┘ ↓ [11 iTVC扭矩矢量控制]（统筹前后轴扭矩分配）
【主流工况・动力流向标注】
工况 1：纯电后驱（城市低速、通勤）
流向：6 电池 → 7 电控 → 9 P4 电机 → 10 后桥 → 后轮
状态：发动机 1、离合器 2、P2.5 电机 3 全部断开，前桥无动力
工况 2：纯电四驱（湿滑路面、起步加速）
流向：6 电池 → 7 电控 → 分两路
① 一路：3 P2.5 电机 → 4 DHT → 5 前桥 → 前轮
② 二路：9 P4 电机 → 10 后桥 → 后轮
状态：发动机 1 不启动，双电机同时输出
工况 3：串联增程（中低速、亏电行驶）
流向：1 发动机 → 2 离合器 → 3 P2.5 电机（发电）→ 7 电控 → 6 电池 / 直接供电 → 9 P4 电机 → 后轮
状态：发动机只发电，不直驱车轮，前桥无行驶动力
工况 4：并联四驱（高速、全力加速）
流向：
主路：1 发动机 → 2 离合器 → 4 DHT → 5 前桥（发动机直驱前轮）
辅助路：6 电池 → 3 P2.5 电机 + 9 P4 电机 双电机同时补力
状态：发动机 + 双电机三擎合力，全轮驱动
工况 5：能量回收（减速 / 刹车）
流向：车轮 → 驱动电机反转（3、9）→ 7 电控 → 6 电池（回充）
补充关键说明
传动特点：前后桥无机械硬连接，完全靠高压电 + 电控实现四驱，属于电四驱，结构更简单、响应更快。
2 挡 DHT 作用：让发动机能在高速区间直驱，规避纯串联高速油耗高的问题。
11 号 iTVC：实时调节前后轴动力占比（0~100% 范围），配合 dTCS 实现防滑、脱困。
